전임상 장비

Doppler Flow
Velocity System

04Doppler Flow Velocity System

소동물의 혈역학 및 심혈관 기능 평가를 위한
비침습적 정량화 솔루션

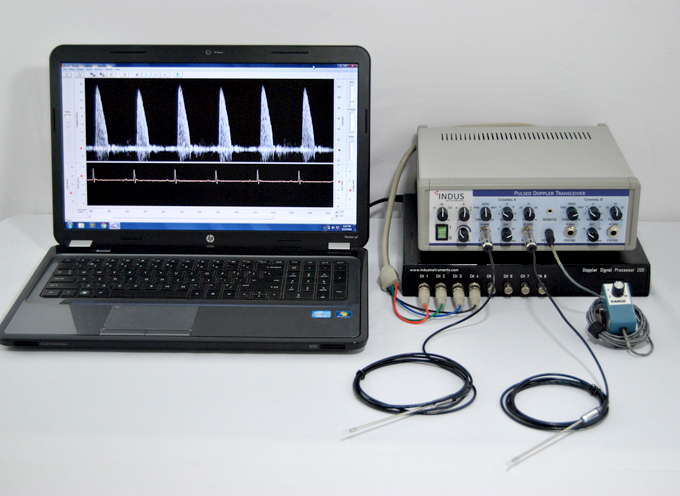

Doppler 이미지 1

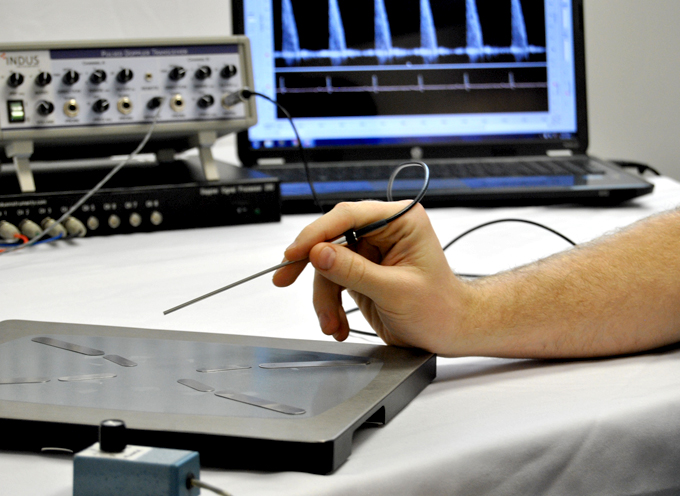

Doppler 이미지 2

Indus Doppler Flow Velocity System은 다양한 설치류에서 심혈관의 생리학적 기능을 비침습적으로 평가할 수 있습니다.
노화, 질병의 진행 및 리모델링, 수술 또는 약리학적 효과 등을 연속적으로 측정 할 수 있습니다.

특징

심기능 평가
관상동맥 혈류 예비능
동맥경화 (맥파속도)
압력 과부하 (협착증)
말초동맥 질환
말초동맥 내 관류

사양

Pulsed Doppler Transceiver
채널	2 채널 (10MHz & 20MHz 전환)
전원	110 VAC / 60Hz, 220 VAC / 50Hz
레코더 출력	각 채널에서 2개(위상 & 평균값)
오디오 출력	각 채널에서 2개(동상(In Phase) & 직각 위상(Quadrature))
오디오 모니터	모든 채널에서 앰프 & 스피커 선택 가능
송신기 펄스 폭	0.4 μs
수신기 펄스 폭	0.32 μs
케이트 가변 범위	1-10 mm (1-13 μs)
속도 출력	0.25 V/kHz 위상 & 평균값 동시 출력
위상 출력 필터	위상 (1 극, 50 Hz), 감쇠 (1 극, 15 Hz), 평균 (2 극, 0.25 Hz)
프로브 연결	Floating & differential (single-ended, differential)
속도 범위	0°, 1-100 cm/s & 60°, 2-200 cm/s
초음파 주파수	10MHz	20MHz
펄스 반복 주파수	31.25, 62.5, 125 KHz	62.5, 125 KHz
송신기 출력	25 Vpp into 50 Ohm	35 Vpp into 50 Ohm
오디오 대역폭	≈ 100 Hz to 15 KHz	≈ 200 Hz to 25 KHz

Doppler Signal Digitizer
채널	채널 1, 2 = 도플러 동상(In Phase) & 직각 위상(Quadrature) 채널 3 = 심전도 채널 4 – 8 = 보조 입력
입력 범위	±10 V
커플링	AC & DC 전환
샘플링	채널 당 125 kHz, 16 bits
저주파 통과 필터	10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140 or 150 kHz (via Hardware)
고주파 통과 필터	100, 200, 400, 600, 800, 1000, 1500 or 2000 Hz (Second or Fourth order, via Software)
디지털 신호 프로세서	500MHz 듀얼 코어 프로세서
전원	100-240 VAC 범용 어댑터
